液化氣儲罐工藝制作說明：液化石油氣臥式儲罐
-
1、概述
我公司生產的液化石油氣臥式儲罐（以下簡稱儲罐）是為液化石油氣供應基地成套設備而配套設計的臥式儲存壓力容器。
本系列儲罐適用于設計溫度為50℃時，其飽和蒸汽壓不大于1.60MPa表壓的混合液化石油氣或純丙烷。
本系列儲罐按GB150－2011《壓力容器》和TSGR0004-2009《固定式壓力容器安全技術監察規程》的規定進行設計、制造、檢驗及驗收。
注：儲罐設計儲存量按0.95的裝量系數50℃下的飽和液體密度計算。
2、儲罐主要技術特性
容器類別
III 腐蝕裕量 1.0mm 工作介質 液化石油氣（丙烷） 主體材料 Q345R 設計壓力 1.77MPa 熱處理方式 焊后爐內整體熱處理
最高工作壓力 1.61MPa 水壓試驗壓力
2.22MPa 設計溫度 50℃
氣密性試驗壓力
1.77MPa 焊縫接頭系數 φ＝1.0 設計使用壽命
20年
焊縫探傷
容器上的焊縫按NB/T47013－2015《承壓設備無損檢測》標準執行；
A、B類焊縫100%射線探傷,Ⅱ級合格；
C、D類焊縫100%磁粉或滲透探傷，Ⅰ級合格。

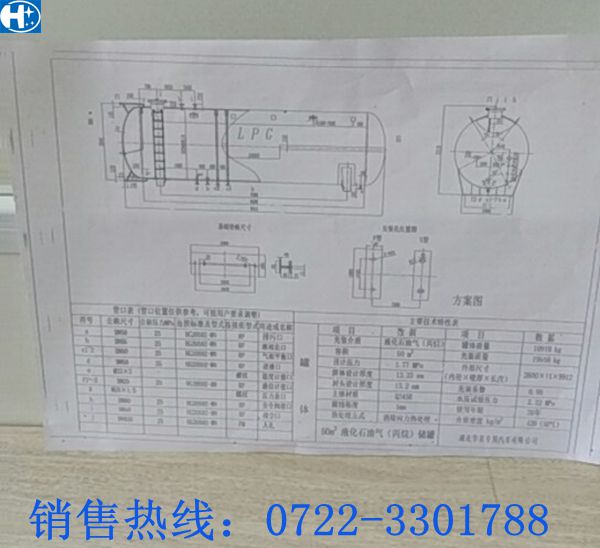

3、儲罐圖片
4、儲罐基本數據
儲罐容積
m3
25
32
50
60
80
100
120
公稱直徑DN mm
2000
2400
2700
2700
3100
3100
3400
設備自重 ㎏
4985
7550
10640
12750
17000
20410
24960
罐體總長mm
8274
7508
9242
10962
11166
13866
13820
筒體長度mm
7200
6200
7760
9500
9500
12200
12000
筒體壁厚mm
12
14
14
14
16
16
18
封頭名義厚度mm
12
14
16
16
18
18
20
封頭直邊 mm
25
40
40
40
40
40
40
封頭設計厚度mm
10.07
12.26
13.68
13.68
15.55
15.55
16.96
支座中心線至封頭切線距離
mm500
550
630
625
725
725
850
儲罐中心高 mm
1262
1464
1614
1614
1818
1818
1968
儲罐總高 mm
2614
3018
3318
3318
3722
3722
4026
5、接管附件方位尺寸
儲罐容積
m3
25
32
50
60
80
100
120
出氣管PNx DN
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
出氣管與前封頭環焊縫距離
mm
3230
3230
3230
3230
2800
5575
5575
進液管PNxDN
2.5x50
2.5x50
2.5x50
2.5x50
2.5x80
2.5x80
2.5x80
進液管與前封頭環焊縫距離
mm
2780
2780
2780
2780
2000
5125
5125
進氣口 PN x DN
2.5 x 50
2.5 x 50
2.5 x 50
2.5x50
2.5x50
2.5x50
2.5 x 50
進氣管與前封頭環焊縫距離
mm3680
3680
3680
3680
3200
6025
6025
出液管
PN x DN2.5 x 50
2.5 x 50
2.5 x 50
2.5x80
2.5x80
2.5x80
2.5 x 80
出液管與前封頭環焊縫距離
mm
4130
4130
4130
4130
2400
6475
6475
排污管PNxDN
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
排污管與后封頭環焊縫距離
mm150
150
150
150
150
150
150
安全閥口PNxDN（數量）
2.5x80 (1)
2.5x80
(1)
2.5x80 (1)
2.5x80
(2)
2.5x80 (2)
2.5x80 (2)
2.5x80 (2)
放空口PNxDN
2.5 x 50
2.5 x 50
2.5 x 50
2.5x50
2.5x50
2.5x50
2.5x50
壓力表口
M20x1.5
M20x1.5
M20x1.5
M20x1.5
M20x1.5
M20x1.5
M20x1.5
溫度計口
M33x2
M33x2
M33x2
M33x2
M33x2
M33x2
M33x2
液位計口PNxDN
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
6、儲罐充液高度與容積、重量參考表
1、DN2000-25 m3 液化石油氣臥式儲罐 （筒體L＝7200mm）
容積m3
1.25
3.48
6.24
9.3
12.52
15.73
17.3
重量t
0.52
1.46
2.62
3.91
5.26
6.6
7.26
高度㎝
140
150
160
170
180
容積m3
18.8
20.23
21.56
22.76
23.79
重量t
7.9
8.5
9.05
9.56
10
2、DN2400-32 m3液化石油氣臥式儲罐 （筒體L＝6200mm）
高度㎝
20
40
60
80
100
120
140
容積m3
1.2
3.38
6.11
9.22
12.56
16
19.4
重量t
0.5
1.4
2.56
3.86
5.26
6.7
8.15
高度㎝
160
170
180
190
200
210
容積m3
22.7
24.3
25.8
27.2
28.5
29.7
重量t
9.54
102
10.85
11.44
12
12.5
3、DN2700-50 m3液化石油氣臥式儲罐 （筒體L＝7720mm）
高度cm 20 40 60 80 100 120 140 容積m3 1.57
4.4. 8.04 12.18 16.67 21.37 26.16 重量t 0.66 1.86 3.38 5.12 7 9 11 高度cm 180 190 200 210 220 230 240 容積m3 35.54 37.75 39.87 41.85 43.77 45.46 47 重量t 14.93 15.85 16.74 17.6 18.38 19.1 19.76 4、DN2700-60 m3液化石油氣臥式儲罐 （筒體L＝9500mm）
高度cm 20 40 60 80 100 120 140 160 容積m3 1.9 5.35 9.7 14.65 20 25.65 31.38 37 重量t 0.8 2.25 4.07 61.5 8.41 10.77 13.18 15.57 高度cm 180 190 200 210 220 230 240 250 容積m3 42.6 45.24 47.78 50.2 52.46 54.54 56.4 重量t 17.9 19 20 21 22 22.9 23.7 5、DN3100-80 m3液化石油氣臥式儲罐 （筒體L＝9500mm）
高度cm 20 40 60 80 100 120 140 160 容積m3 2.05 5.79 10.54 16 22 28.37 35 41.62 重量t 0.86 2.43 4.43 6.73 9.24 11.9 14.68 17.48 高度cm 180 200 220 240 260 270 280 容積m3 48.27 57.75 60.95 66.7 71.84 74.11 76.13 重量t 20.27 23 25.6 28 30.17 31.13 32 供貨說明
（1）本系列儲罐按GB150－2011《壓力容器》和TSGR0004-2009《固定式壓力容器安全技術監察規程》的規定進行制造和檢驗，并經特種設備檢測中心確認合格。
（2）儲罐的安全閥如合同中沒有約定，則由甲方自理。安全閥型號、規格為A42F-25彈簧封閉全啟式安全閥；開啟壓力1.68~1.76MPa，回座壓力為開啟壓力的0.8倍。（1）本系列儲罐按GB150－2011《壓力容器》和TSGR0004-2009《固定式壓力容器安全技術監察規程》的規定進行制造和檢驗，并經特種設備檢測中心確認合格。8、供貨說明
（3）儲罐的液位計及相應截止閥由甲方自理。使用單位參照表五的液位高度，選出額定充裝高度在液位計上劃出液位上限紅線，即任何時候均不得超出此液位高度。液位計采用玻璃板式或磁偶合液位計，型號規格按儲罐總圖選用。液位計與儲罐接管之間應設J41N—25截止閥。液位計只作為觀測液位用，不能作為計量?jī)x表。
（4）儲罐的溫度計為壓力式溫度計。設置在儲罐前方的封頭上，型式為軸向表盤指示式，表殼直徑為φ150，溫度量程范圍為－40℃～＋60℃，安裝方式為M33X2可動外螺紋，尾長插入深度為L(zhǎng)＝250mm，表盤刻度在40℃和50℃處刻紅色標記。溫度計為測量罐內介質溫度而設置，儲罐內有封閉式保護套管，溫度計可在罐內充液情況下進行更換檢測。（也可選用雙金屬溫度計）
（5）儲罐的壓力表型號為Y－50型壓力表，壓力表與儲罐壓力表接緣之間裝設外螺紋截止閥，表殼直徑為φ150，精度為1.5級，壓力測量范圍為0～4MPa,采用M20X1.5接頭螺紋連接，環境溫度為－40℃～＋70℃，表盤刻度在1.26 MPa和1.6 MPa處刻紅色標記。壓力表為測量罐內頂部壓力而設置，可在罐內充液情況下，關閉截止閥進行更換檢測。
(6)儲罐設置的人孔為DN450水平吊蓋對焊法蘭人孔，檢查內部時開啟，人孔處罐內設有出入扶梯。
(7)本系列儲罐的各接管法蘭均為凹凸面，連接尺寸標準為HG20592—97，壓力等級為PN2.5級。
(8)本說明書中所列尺寸僅供參考，具體尺寸以提供的產品竣工圖為準。
